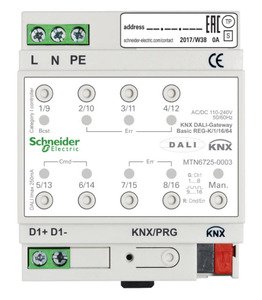

KNX DALI-Gateway Temel Kayıt-K/1/16/64

KNX DALI Gateway Basic REG-K/1/16/64 (aşağıda ağ geçidi olarak anılacaktır) KNX veri yolunu DALI veri yoluna bağlar. Bu sayede, DALI elektronik balastlı lambalar, bir alt sistem şeklinde eksiksiz bir KNX sistemine entegre edilebilir ve mevcut geniş KNX cihaz yelpazesi kullanılarak çalıştırılabilir. Cihaz, bağlı KNX sisteminin anahtarlama ve karartma komutlarını karşılık gelen DALI telgraflarına veya DALI veri yolundan gelen durum bilgilerini KNX telgraflarına dönüştürür. Elektronik balastlar, her ağ geçidi için 16 grupta anahtarlanabilir, karartılabilir veya tanımlanmış bir değere ayarlanabilir.

Teknik veriler

Besleme gerilimi: 100-240 V AC/DC, 50-60 Hz Güç tüketimi: maks. 9 W KNX'ten güç kaynağı: 24 V DC (SELV), yaklaşık 5 mA Çalıştırma elemanları: Programlama düğmesi: Normal/programlama modu 1 Manuel mod düğmesi: Manuel modu etkinleştirme 8x Grup düğmeleri: Manuel modda ayrı grupların çalıştırılması Ekran elemanları: Programlama LED'i, kırmızı: Normal/programlama modu LED RGB: Manuel mod ve hata mesajları 8x LED, kırmızı: Grup durumları ve hata mesajları DALI: Çıkışlar: D+, D Elektronik balast sayısı: 64 adede kadar elektronik balast bağlantısı Çıkış gerilimi: yaklaşık 16 V DC, kısa devreye dayanıklı (temel izolasyon, SELV değil) Çıkış akımı: Maks. 250 mA Tip: Kategori 1 kontrol ünitesi (tek ana ünite) Bağlantılar: Besleme gerilimi: Vidalı terminal 3x 1- 2,5 mm2 tek damarlı ve çok damarlı DALI veri yolu: Vidalı terminal 2x 1- 2,5 mm2 tek damarlı ve çok damarlı KNX: Veri yolu bağlantı terminali Çalışma ortamı sıcaklığı: -5 °C ila +45 °C Bağıl nem (yoğuşmasız): %5 ila %93 Kirlilik derecesi: 2 Aşırı gerilim kategorisi: III Cihaz genişliği: 4 modül = yaklaşık 72 mm
